Hogyan válasszuk ki a megfelelő alacsony feszültségű XLPE tápkábelt?

A modern elektromos infrastruktúra bonyolult hálózatában a tápkábel kritikus elem, amely felelős az energia biztonságos és megbízható elosztásáért. Kisfeszültségű alkalmazásoknál (jellemzően 1 kV-ig) a szigetelőanyag kiválasztása a legfontosabb. A térhálósított polietilén (XLPE) kiváló választásnak bizonyult, és a hagyományos PVC-hez képest jobb termikus, mechanikai és elektromos tulajdonságokkal rendelkezik. A megfelelő kiválasztása Alacsony feszültségű XLPE tápkábel nem csupán egy specifikáció teljesítésének kérdése; ez egy stratégiai döntés, amely kihat az egész elektromos rendszer biztonságára, hosszú élettartamára és hatékonyságára. Ez az útmutató átfogó keretet biztosít a mérnökök, vállalkozók és beszerzési szakemberek számára a tájékozott döntés meghozatalához.

Az XLPE szigetelés fő előnyeinek megismerése

Mielőtt belemerülne bizonyos kábeltípusokba, elengedhetetlen annak megértése, hogy az XLPE miért lett az ipari szabvány az igényes kisfeszültségű alkalmazásokban. Molekuláris szerkezete, amelyet térhálósítási eljárással hoztak létre, a szabványos polietilént robusztus, hőre keményedő anyaggá alakítja. Ez az alapvető változás számos olyan teljesítményelőnyt eredményez, amelyek közvetlenül kezelik a régebbi szigetelőanyagok korlátait.

• Magasabb üzemi hőmérséklet: Az XLPE folyamatosan 90°C-ig képes működni, szemben a PVC 70°C-os hőmérsékletével, ami nagyobb áramkapacitást és jobb biztonsági ráhagyást tesz lehetővé
• Továbbfejlesztett termikus és mechanikai tulajdonságok: Kiváló deformációállóság, magas hőmérsékleten megtartja a mechanikai szilárdságot és alakot, kiváló feszültség-repedésállósággal
• Kiváló elektromos jellemzők: A nagy dielektromos szilárdság és az alacsony dielektromos veszteség alacsonyabb szivárgási áramot és jobb energiahatékonyságot eredményez
• Kiváló vegyszer- és nedvességállóság: rendkívül ellenálló a vegyszerekkel, olajokkal és oldószerekkel szemben, nagyon alacsony vízfelvétellel az elektromos integritás megőrzése érdekében

Főbb kábeltípusok és felépítés: A kábel illesztése a környezethez

Nem minden XLPE kábel egyforma. Felépítésük – különösen a burkolathoz és a páncélzathoz használt anyagok – az adott telepítési környezethez igazodik. Az adott környezethez nem megfelelő típusú kábel kiválasztása idő előtti meghibásodáshoz, biztonsági kockázatokhoz és az elektromos előírások be nem tartásához vezethet.

PVC XLPE szigetelt tápkábel beltéri alkalmazásokhoz

Az általános célú kisfeszültségű áramelosztás leggyakoribb és legsokoldalúbb konfigurációja a PVC XLPE szigetelésű tápkábel . Ez a konstrukció XLPE-szigetelt vezetővel rendelkezik, amelyet polivinil-klorid (PVC) külső köpeny véd. Ez a kombináció az XLPE kiváló hő- és elektromos tulajdonságait szigeteli, miközben a PVC költséghatékony, tartós és égésgátló tulajdonságait külső védelemként használja.

• Költséghatékonyság: A PVC külső köpeny pénztárcabarát védelmet nyújt különféle alkalmazásokhoz
• Jó mechanikai védelem: Kopás-, ütés- és vegyszerálló kábeltálcákhoz és vezetékekhez
• Lángállóság: eredendően lángálló és önkioltó a beltéri biztonsági követelményeknek megfelelően

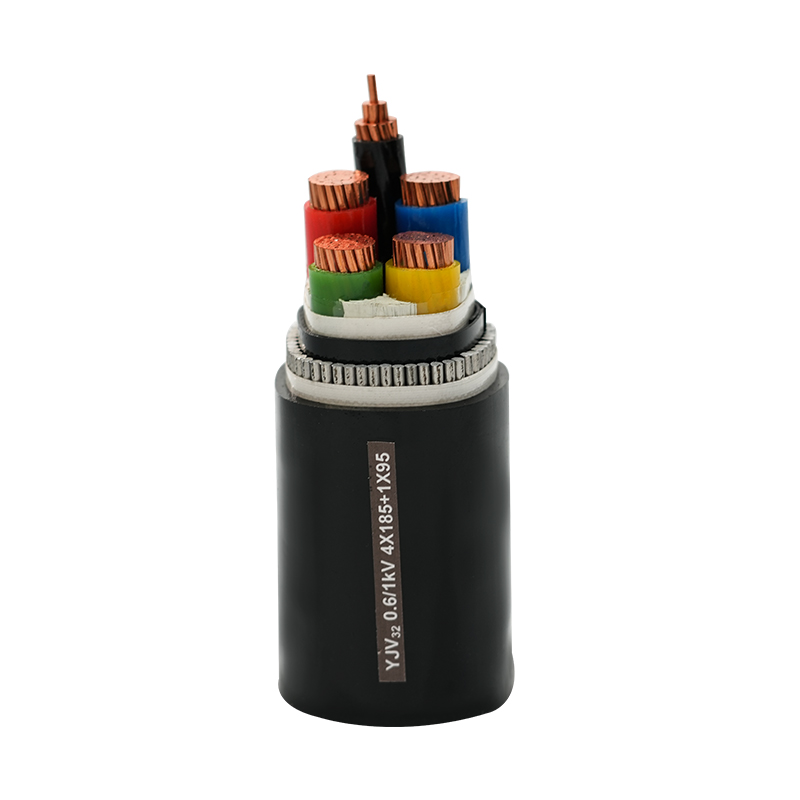

Páncélozott XLPE kábel az igényes környezetekhez

Ha a kábeleket olyan környezetben szerelik fel, ahol jelentős mechanikai igénybevételnek vannak kitéve, nagy a károsodás veszélye. Ez magában foglalja a közvetlen földbe ásást, a nagy gyalogos forgalommal terhelt területekre történő telepítést vagy a berendezések esetleges behatásainak való kitettséget. Ezekhez a forgatókönyvekhez egy páncélozott XLPE kábel elengedhetetlen. A páncél robusztus fizikai akadályt biztosít, amely védi a kábel vezetőit és szigetelését.

• Páncéltípusok: acélhuzal páncél (SWA) a szakítószilárdság és acélszalagos páncél (STA) a nyomás elleni védelem érdekében
• Fokozott biztonság és megbízhatóság: véd a zúzódástól, ütéstől és a rágcsálók okozta károktól, miközben földzárlati útvonalként szolgál
• Beépítési sokoldalúság: Alkalmas közvetlen temetésre, föld alatti csatornákhoz és kábeltálcákhoz zord környezetben

Kábeltípus-választási útmutató

Speciális alkalmazások és megfelelőség

A szabványos konstrukciókon túl léteznek speciális XLPE kábelek, amelyeket egyedi környezetekhez és hatósági követelményekhez terveztek. Ezeknek a réstermékeknek a megértése döntő fontosságú olyan projektek esetében, amelyek speciális igényeket támasztanak, mint például a tengeri alkalmazások vagy a napenergia-termelés.

Tengeri minőségű XLPE kábel zord környezetekhez

A szabványos tápkábelek nem alkalmasak a hajókon, offshore platformokon és kikötőkben előforduló zord körülményekhez. A tengeri minőségű XLPE kábel specifikus jellemzőkkel rendelkezik, hogy ellenálljon a tengeri környezet egyedi kihívásainak, beleértve az állandó vibrációt, a sós víznek való kitettséget és a szigorú tűzbiztonsági előírásokat.

• Korrózióállóság: Az ónozott rézvezetők és a korrózióálló páncélanyagok megakadályozzák a sós víz által okozott károkat
• Halogénmentes és alacsony füstölés: Az LSZH konstrukció minimális füstöt és mérgező gázokat biztosít a tüzek során
• Rugalmasság és rezgésállóság: Úgy tervezték, hogy ellenálljon a hajó állandó vibrációjának és mozgásának

Napelemes PV XLPE kábel a megújuló energiához

A fotovoltaikus (PV) szolárberendezések egyedülálló kihívásokat jelentenek: UV-sugárzásnak való kitettség, szélsőséges hőmérséklet-ingadozások, valamint évtizedekig használható egyenáramú kábel szükségessége. A napelemes PV XLPE kábel kifejezetten ezeknek az igényeknek a kielégítésére tervezték, biztosítva a napelemsor hosszú távú megbízhatóságát és biztonságát.

• UV- és időjárásállóság: Speciálisan összetett burkolat ellenáll az ultraibolya sugárzásnak és az ózon lebomlásának
• Széles hőmérsékleti tartomány: -40°C és 90°C közötti szélsőséges hőmérsékletekre
• DC névleges és kettős szigetelésű: Kifejezetten DC feszültségekhez tervezték, fokozott szigetelésvédelemmel

Minőségbiztosítás és beszállítói értékelés

A tápkábel minősége csak olyan jó, mint a gyártóé. A rossz minőségű kábel komoly biztonsági kockázatot jelenthet, és katasztrofális meghibásodásokhoz vezethet. Ezért a szállító alapos értékelése nem alku tárgya a beszerzési folyamatnak. Ön nem csak egy terméket vásárol; Ön projektje biztonságába és megbízhatóságába fektet be.

• Gyártási adatok: Ellenőrizze a gyártólétesítményeket, a berendezések minőségét és a műszaki képességeket
• Minőségi tanúsítványok: Keresse meg az ISO 9001, ISO 14001 és a vonatkozó nemzetközi szabványok megfelelőségét
• Iparági tapasztalat: Vegye figyelembe a gyártó múltját és szakosodását a kábelgyártásban
• Tesztelési lehetőségek: Átfogó terméktesztelési és minőség-ellenőrzési eljárások biztosítása

Következtetés: Stratégiai befektetés a biztonságba és a teljesítménybe

A jobb kiválasztása Alacsony feszültségű XLPE tápkábel Ez egy részletes folyamat, amely megköveteli az alkalmazás környezeti és elektromos követelményeinek világos megértését. A szigetelés előnyeinek gondos mérlegelésével, a megfelelő konstrukció kiválasztásával (PVC-burkolatú, páncélozott vagy speciális) és a beszállító szigorú ellenőrzésével biztosíthatja elektromos infrastruktúrájának biztonságát, megbízhatóságát és hosszú élettartamát. A megalapozott döntés meghozatala garantálja, hogy a telepített kábelek az elkövetkező évtizedekben az elvárásoknak megfelelően működnek.

GYIK

Használhatok páncélozott XLPE kábelt kábeltálcán beltéren?

Igen, teljesen megteheti. Míg a páncélozott kábeleket gyakran közvetlen betemetéssel társítják, tökéletesen alkalmasak és gyakran beltéri kábeltálca-szerelésre is előírják őket, különösen ipari környezetben vagy olyan területeken, ahol a kábel mechanikai sérüléseknek lehet kitéve. A páncél kiváló védelmet nyújt a szerszámok vagy egyéb berendezések véletlen becsapódása ellen. Az elsődleges szempont a lezárás, mivel a páncélkábel lezárása több időt és speciális tömszelencéket igényel a páncél megfelelő földeléséhez.

Mi a különbség az SWA és az STA páncélok között?

A fő különbség a felépítésükben és az általuk kínált védelemben rejlik. Az SWA (Steel Wire Armour) horganyzott acélhuzalokból áll, amelyeket spirálisan fektetnek a kábel köré, és kiváló védelmet nyújtanak a húzóerők (húzófeszültség) és a nagy ütésű mechanikai sérülések ellen. Az STA (Steel Tape Armour) két egymást átfedő acélszalagból áll, amelyek jó védelmet nyújtanak a nyomás és az ütés ellen, de kisebb a szakítószilárdság. Az SWA általában robusztusabb, és általában többeres kábelekhez használják, míg az STA az egyeres kábeleknél gyakori.

Miért sokkal drágábbak a tengeri minőségű kábelek, mint a hagyományos páncélozott kábelek?

A magasabb költség a speciális anyagoknak és a szigorú gyártási követelményeknek köszönhető. A tengeri kábelekhez ónozott rézvezetőkre van szükség a korrózió megelőzése érdekében, ami egy extra feldolgozási lépés. A páncélzatnak színes vagy korrózióálló anyagokból kell készülnie. A legfontosabb, hogy a külső köpenynek nagy teljesítményű LSZH keveréknek kell lennie, amely UV- és olajálló, és megfelel a szigorú nemzetközi tűzbiztonsági előírásoknak. Ezek a speciális anyagok és a tanúsításukhoz szükséges szigorú tesztelés jelentősen megnövelik a költségeket egy szabványos PVC-köpenyű, acélpáncélzatú kábelhez képest.

Mindig szükséges külön napelem PV kábelt használni a napelem telepítéséhez?

Igen, erősen ajánlott, és gyakran megkövetelik az elektromos előírások és a garanciális feltételek. A szabványos USE-2 vagy RHH/RHW-2 kábelek néha megengedettek, de a dedikált napelemes PV kábelek (pl. PV1-F) kiemelkedő előnyöket kínálnak. Kifejezetten egyenfeszültségre lettek méretezve, rugalmasabbak a szűk helyeken való könnyebb kezelhetőség érdekében, vastagabb és UV-állóbb szigeteléssel rendelkeznek, valamint kettős szigeteléssel rendelkeznek a fokozott biztonság érdekében. A nem névleges kábel használata idő előtti meghibásodáshoz, a garanciák érvénytelenítéséhez és jelentős biztonsági kockázathoz vezethet.

Hogyan határozhatom meg az alkalmazásomnak megfelelő XLPE tápkábel méretét (hosszát)?

A kábelméretezés egy kritikus műszaki számítás, amelyet a nemzeti és helyi elektromos előírásoknak megfelelően kell elvégezni (pl. NEC az Egyesült Államokban, IEC 60364 nemzetközileg). A figyelembe veendő elsődleges tényezők a következők: 1) A terhelési áram (apacitás), amelyet a kábelnek hordoznia kell. 2) A beépítés módja (pl. vezetékbe, kábeltálcába, közvetlen betemetés), mivel ez befolyásolja a hőleadást. 3) A környezeti hőmérséklet. 4) A megengedett legnagyobb feszültségesés a kábel hosszában. A kábel alulméretezése túlmelegedést és tüzet okozhat, a túlméretezés pedig szükségtelen kiadást jelent. Mindig célszerű szakképzett villamosmérnökkel konzultálni.
